РАЗБОР ТЕХНОЛОГИИ FLD
Принцип РАБОТЫ. СРАВНЕНИЕ С АНАЛОГАМИ. ПРЕИМУЩЕСТВА.

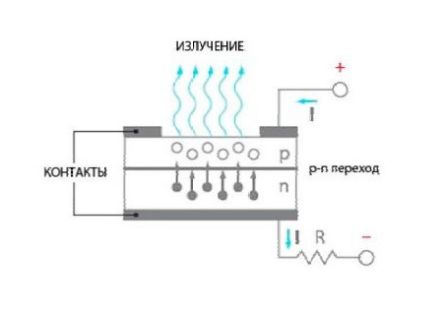

В основе работы Led-светодиода лежит p-n-переход, так называемый электронно-дырочный переход. Работа светодиода построена на взаимодействии двух полупроводников p-типа и n-типа. P – positive, то есть положительный тип, или дырочный. N – negative, то есть отрицательный тип, или электронный. В результате пропускания электрического тока в месте соприкосновения двух полупроводников происходит переход от одного типа проводимости к другому. Когда через полупроводники проходит электрический ток, отрицательный заряд электронов соединяются с ионами положительно заряженных дырок. В этот момент выделяется энергия, и мы видим излучение света.
Виды светодиодов

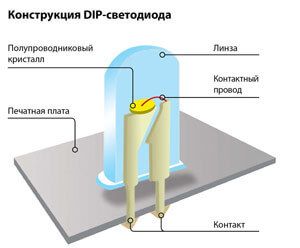

DIP
DIP – оснащены встроенной оптической
системой из линзы, кристалла и парой контактов.
Устаревшая модель самой низкой мощности,
используются для подсветки игрушек, световых табло;

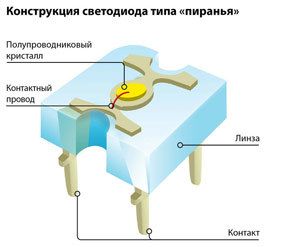

Superflux
Superflux или «пиранья» – аналогичные DIP, оснащены четырьмя контактами, лучше крепятся и меньше нагреваются за счет радиатора для светодиода. Используются для подсветки в автомобилях;

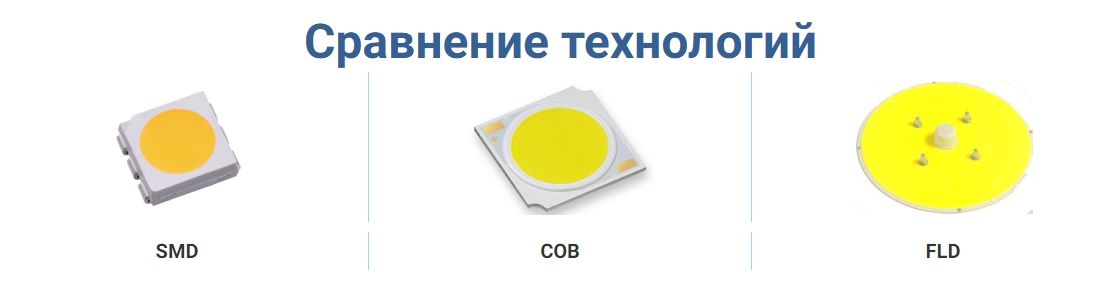

Светодиоды, применяемые в светотехнике
SMD

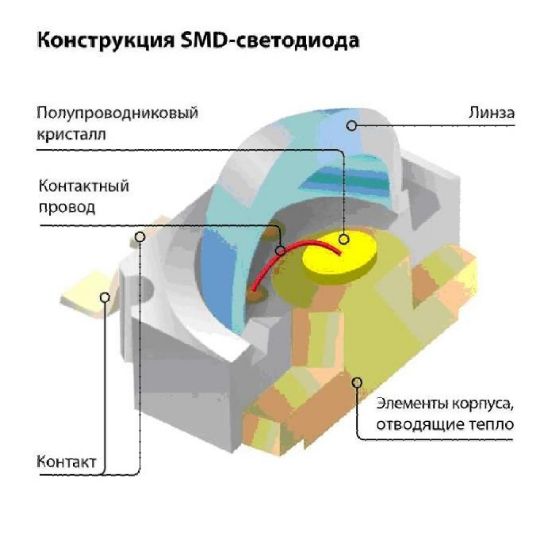

SMD – наиболее распространенный тип для множества источников света. Представляют собой чип (кристалл), смонтированный непосредственно на поверхности платы.

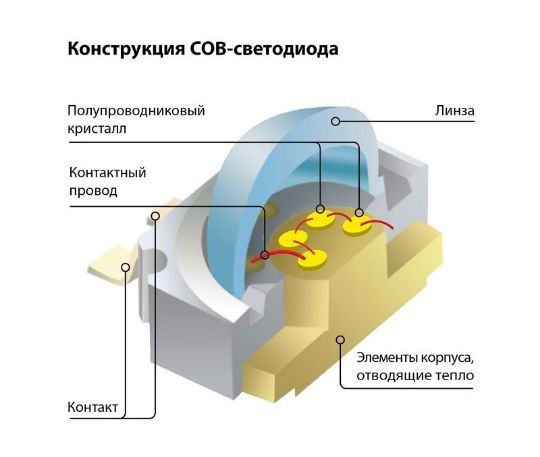

COB
COB – усовершенствованные светодиоды SMD. Оснащены несколькими кристаллами (чипами), установленными на одну плату. Монтируются на керамические и алюминиевые основания.

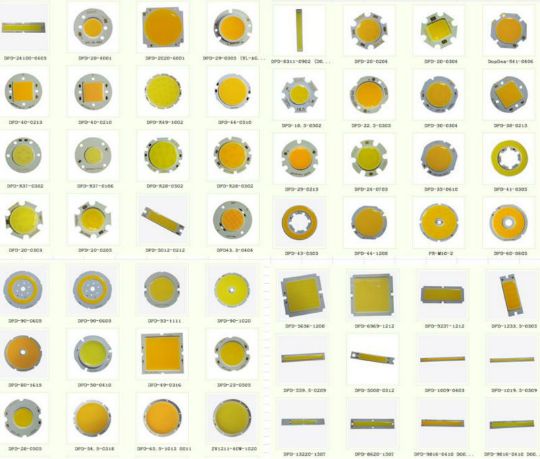

Примеры SMD

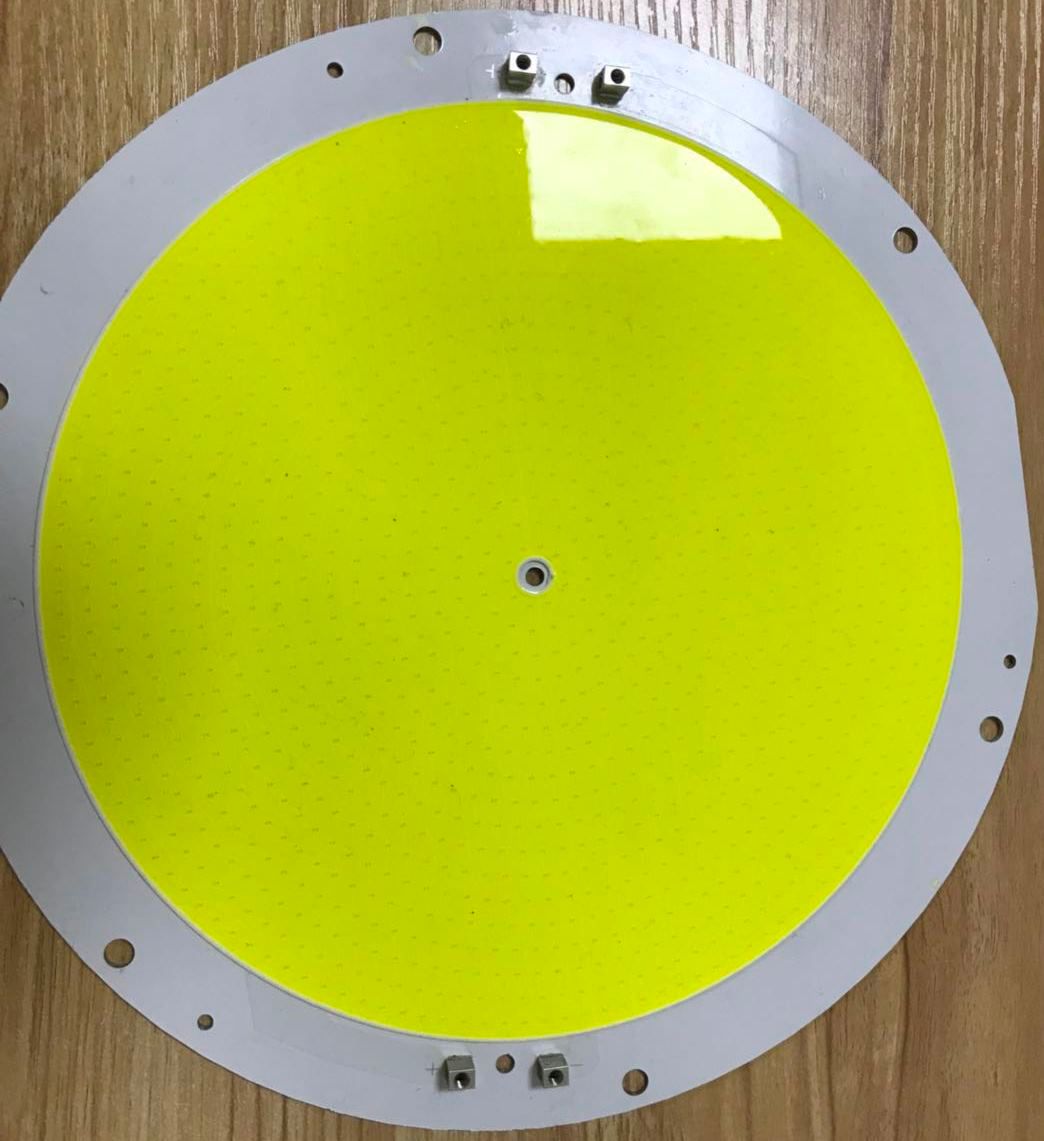

FLD

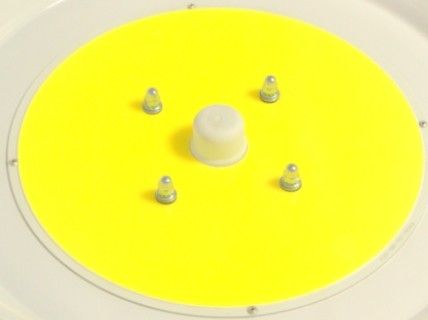

FLD – усовершенствованные COB-светодиоды, ключевой характеристикой которых являются маломощные диоды, распределенные по большой площади печатной платы. Светодиодная матрица целиком залита слоем люминофора.

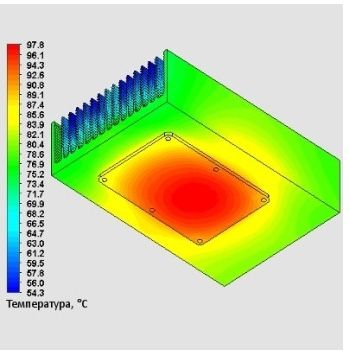

Тепловое распределение

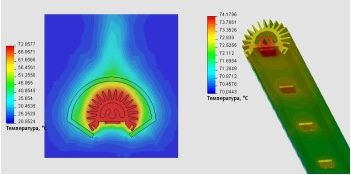

Зачастую светильники с применением SMD-светодиодов не проходят стадию теплового моделирования и неверно подобранные печатные платы и радиаторы не соответствуют излучаемой тепловой энергии. Как следствие, работа светодиодов в температурах, превышающих номинальные параметры, что ведет к деградации кристалла, деформированию оптической части, более скорому выходу из строя. Хорошо спроектированные (с учетом теплового моделирования) светодиодные светильники на базе SMD верой и правдой прослужат заявленный производителем срок.
Основная проблема COB-светильников - необходимость отвода сконцентрированного на небольшой площади тепла. Как следствие - применение развитых радиаторов, что влияет на массу светильников, а также угроза забивания пылью и металлической стружкой ребер и перегревание диода.

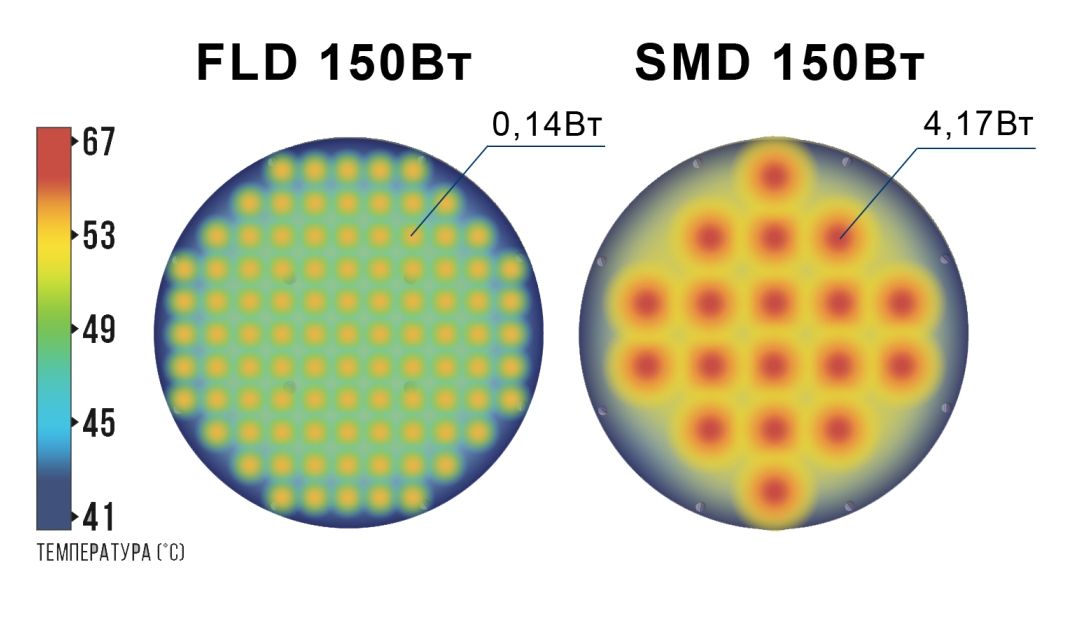

Такой источник света создает гораздо меньшую нагрузку на единицу площади печатной платы. Для сравнения, для светильника мощностью 100Вт на SMD-светодиодах в корпусе 5050 в среднем требуется 24 диода мощностью 4,17Вт каждый. При среднем КПД LED 45% (55% - тепло) получаем, что в свет преобразовывается 1,88Вт, тепловая нагрузка на подложку - 2,29Вт.
Матрица FLD мощностью 100W вмещает в себя 714 диодов удельной мощностью 0,14Вт каждый. С тем же КПД тепловая нагрузка на покрываемую площадь диода составит 0,08Вт.
Это позволяет отказаться от применения радиаторов, тем самым снизив массу светильника, а также избежать перегревов при засорении пространства между ребрами светильника. Светодиоды, которые работают в условиях, установленных в документации производителя, просветят заявленный срок службы с ожидаемой деградацией.

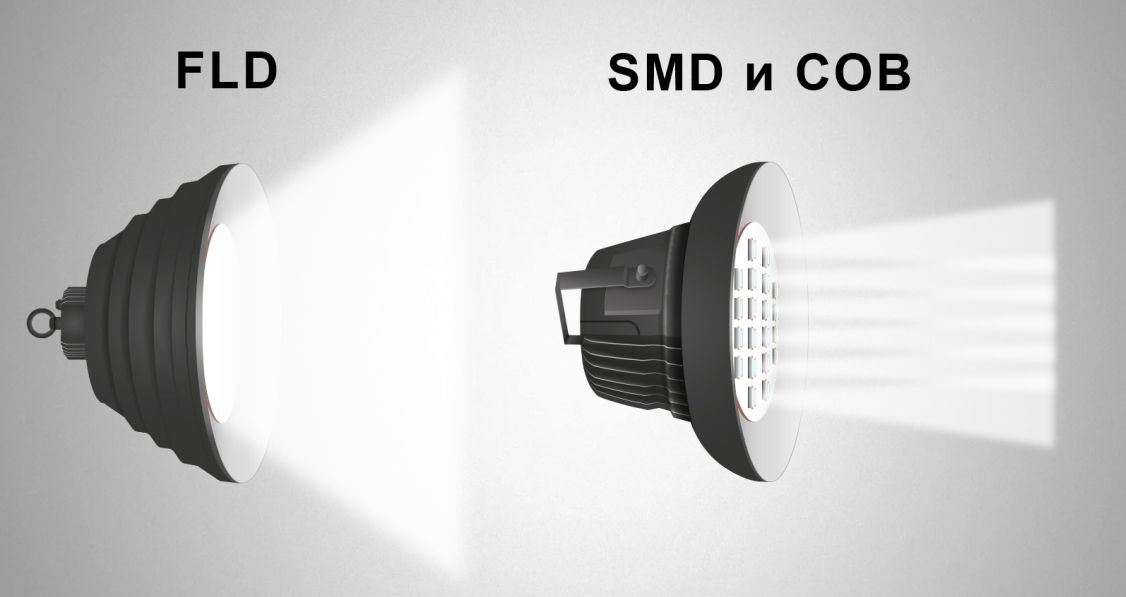

Слепящий эффект
SMD и COB
За счет мощных (или относительно мощных) светодиодов с направленным светом, светильники на базе SMD и COB-светодиодах характеризуются слепящим эффектом, работать долгое время под такими светильниками сложно из-за нагрузки на глаза.
FLD
За счет малой мощности диодов и большой площади свечения FLD-светильники дают более комфортный для глаз свет, равномерно заливающий пространство.
Слепящий эффект
SMD и COB

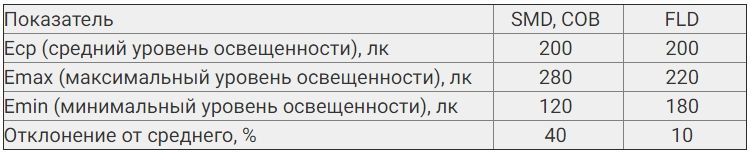

Направленный свет от точечной засветки также сказывается на равномерности уровня освещенности помещений. Средний уровень освещенности (Еср) по проекту может соответствовать требованиям заказчика, но максимальные и минимальные значения могут сильно отклоняться от среднего (требуемого) значения. На практике это засветка пятнами с темными зонами.
FLD
Широкие световые пятна светильников FLD перекрывают широкую площадь, обеспечивая равномерную засветку без темных зон и больших отклонений от среднего уровня (пересвета).

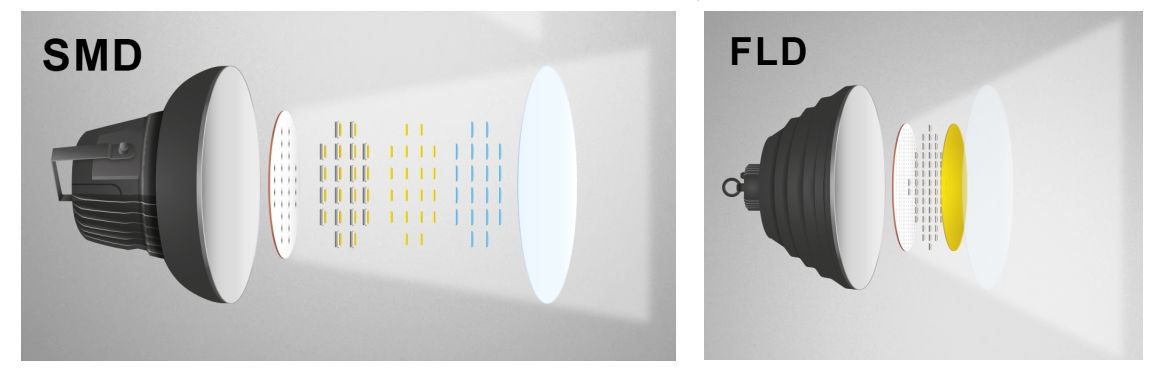

Потери на оптике
SMD и COB
В классических LED-светильниках применяется первичная и вторичная оптика, иногда светильники также оборудованы защитным стеклом. Все это создает потери светового потока, светильник на выходе теряет до 40% световой эффективности.
FLD
FLD-светильники не требуют первичной и вторичной оптики для формирования КСС. Необходимый угол раскрытия формируется за счет отражателя. В светильнике применяется защитное закаленное стекло “Crystal glass” с коэффициентом светопропускания 97%. Отражатель имеет светоотражающее нано-покрытие на основе диоксида титана.

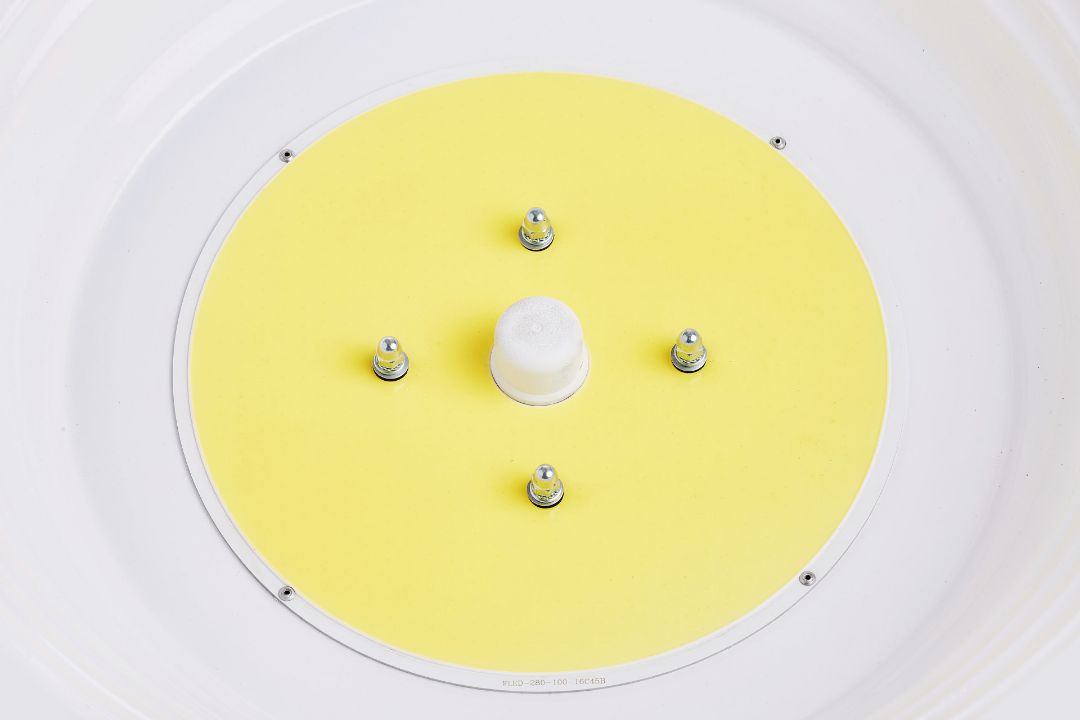

Описание светильника и компонентов ITL FLD

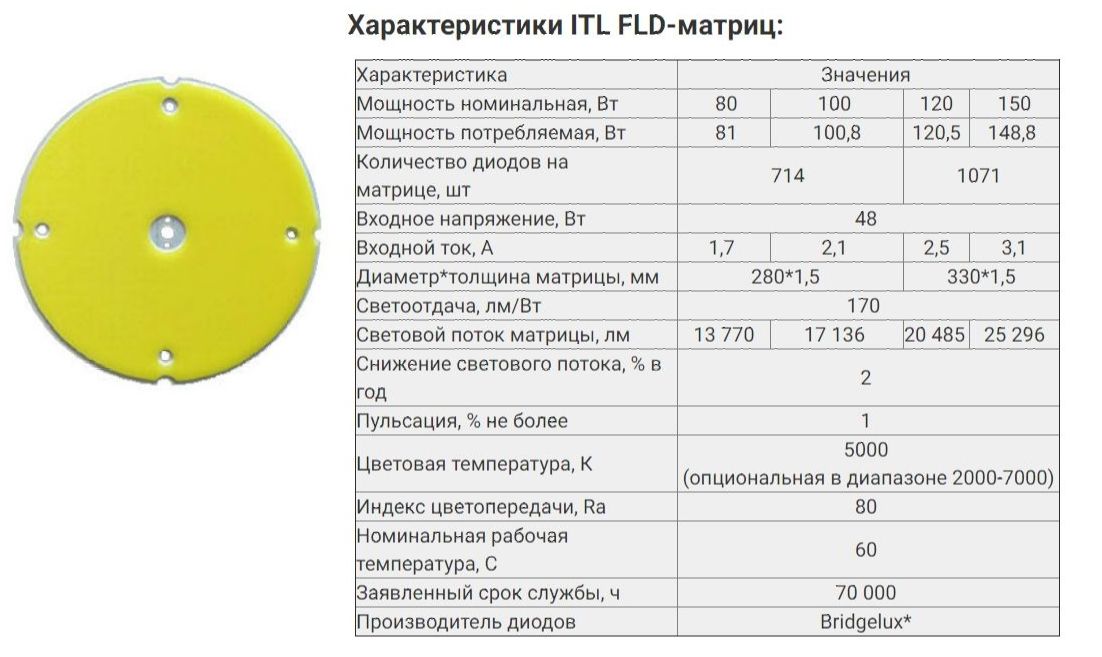

Компанией ITL разработана линейка светильников на основе технологии FLD-светодиодов
Американская компания BridgeLux является ведущим производителем высоконадежных светодиодных кластеров для освещения на основе чипов собственного производства.

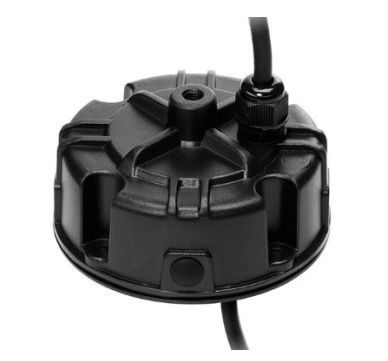

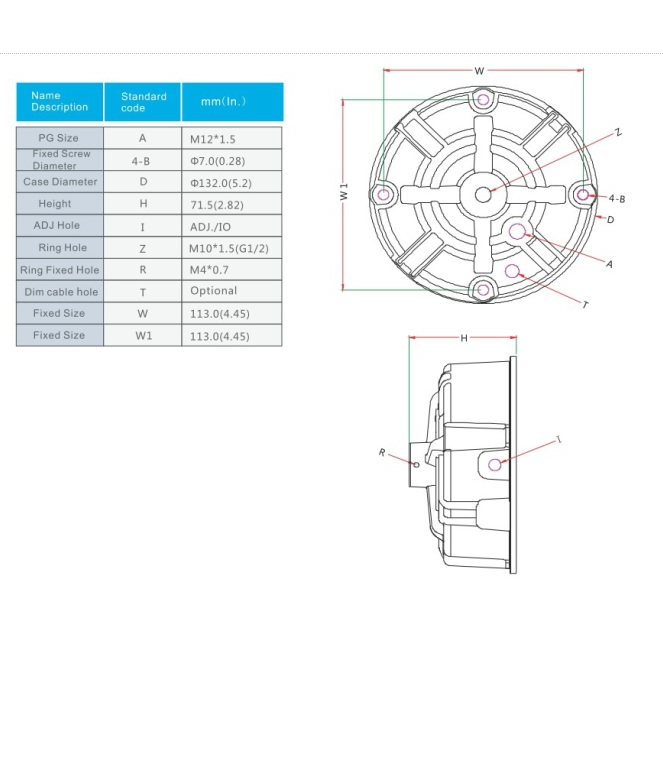

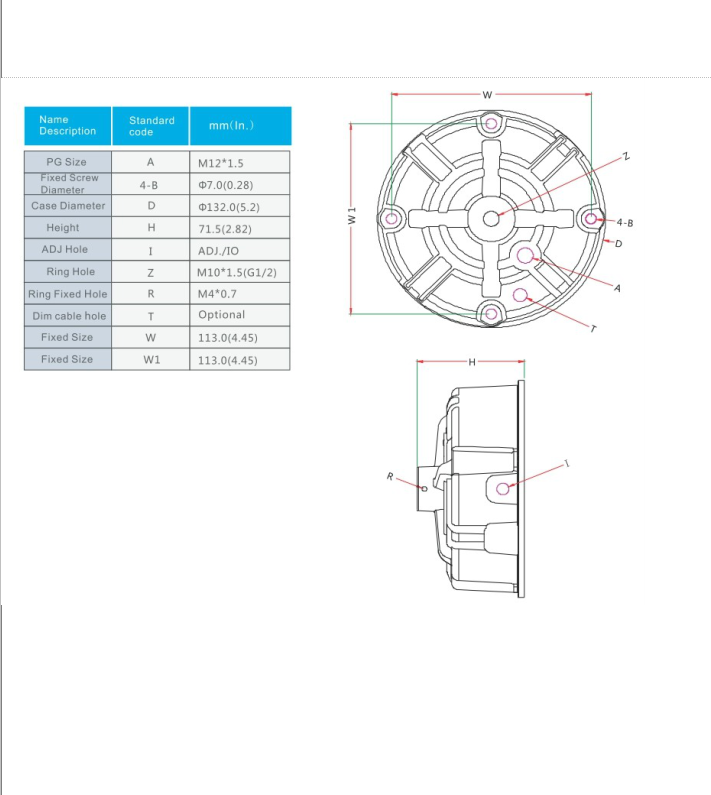

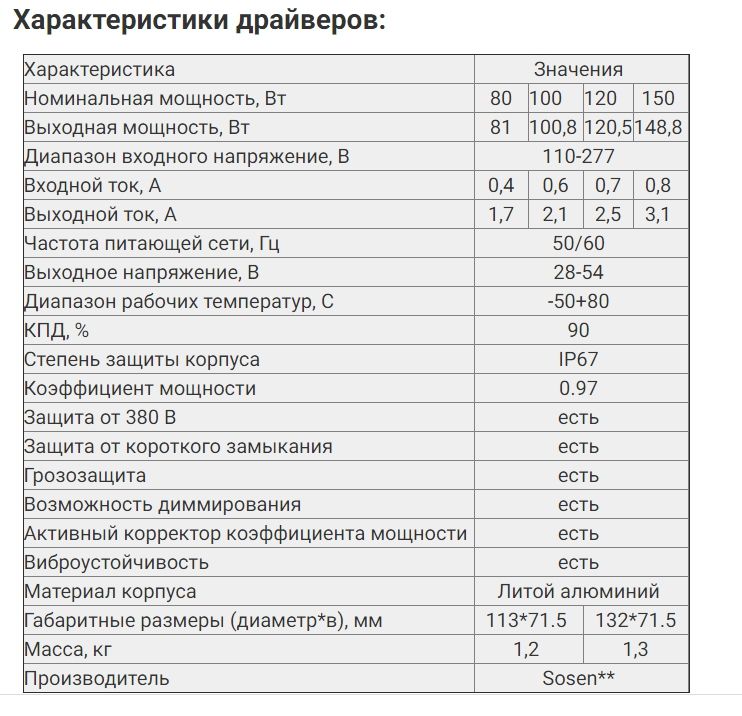

Характеристики драйверов
100 Вт
150 Вт
**Производитель LED-драйверов для светильников ITL FLD – китайская компания Sosen. По итогам 2018 года компания попала в 10-ку крупнейших производителей драйверов и источников питания Китая. На российском рынке бренд широко не представлен. Бизнес-модель Sosen – размещение контрактного производства американских и европейских брендов на своих мощностях. Команда разработчиков Sosen – инженеры из MeanWell – одного из самых крупных производителей источников питания в мире (Тайвань).

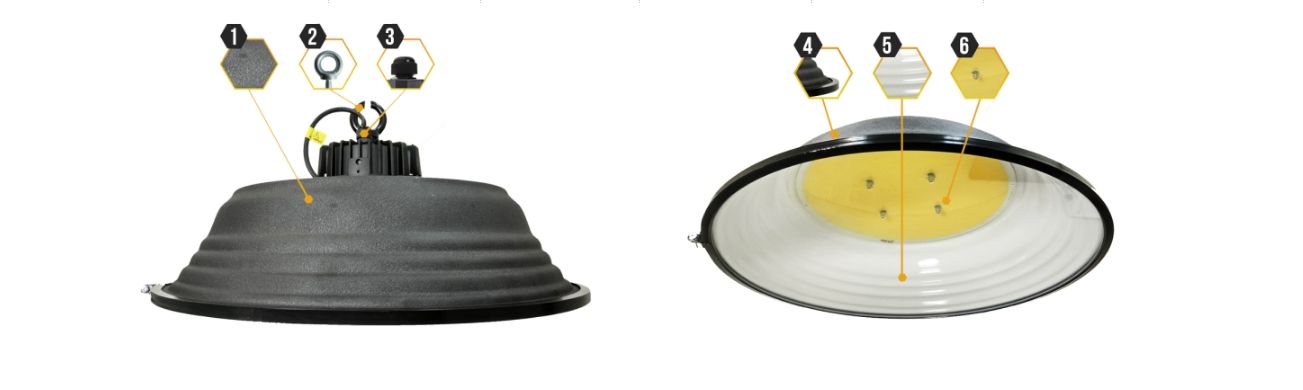

Состав светильника:
- Отражатель изготовлен из алюминия марки АД31 методом ротационной вытяжки. С внешней стороны покрыт ударопрочной антикоррозийной краской.
- Стандартное крепление на рым-болт предназначено для монтажа на трос, крюк, трубу.
- Степень пылевлагозащиты светильника IP65 обеспечивается за счет применения набора уплотнителей из кремнийорганического силикона.
- Система крепления защитного стекла Hoophold - обеспечивает защиту от попадания пыли внутрь светильника, а также предотвращает выпадение стекла при вибрациях.
- Высокий коэффициент отражения обеспечивается нано-покрытием на основе диоксида титана.
- Закаленное защитное стекло “Crystal glass” обеспечивает светопропускание более 97%.
Полезные документы
Ниже представлены актуальные документы по технологии, а также по световым приборам.
Список обновляется периодически.
Декларация о соответствии ТС
Отчет из лаборатории
Листовка (легкая для отправки)
Кейс проекта (легкий для отправки)
